Beschreibung
Afriso Regler-Modul Draht RM D6 (6 Regelkreise) für CosiTherm Einzelraum-Temperaturreglung 78115
Afriso CosiTherm-Draht Regelung allgemein:
Zur Temperaturregelung von einzelnen Räumen in Verbindung mit Verteilersystemen zum Heizen und/oder Kühlen.
Die Einzelraum-Temperaturregelung CosiTherm® besteht in der Grundausführung aus einem Basis-Modul, mindestens einem Regler-Modul mit zwei oder sechs unabhängigen Regelkreisen und entsprechender Anzahl an Raumfühlern.
Die Regler-Module können modular miteinander verbunden werden und lassen sich somit auf die Anzahl der Regelkreise/Räume anpassen.
Pro Regelkreis wird ein Raumfühler benötigt, dieser ist über eine Drahtleitung mit dem Regler-Modul verbunden.
Der Raumfühler misst die Ist-Temperatur in den einzelnen Räumen. Die Soll-Temperatur wird über den Drehknopf des Raumfühlers eingestellt.
Das Regler-Modul vergleicht permanent die Ist- mit der Soll-Temperatur und regelt die Volumenströme des Heiz-/Kühlwassers über die thermischen Stellantriebedes Verteilersystems.
In das Basis-Modul kann optional ein Uhr-Modul mit Display und integriertem Jahrhundertkalender eingesteckt werden.
Es verfügt über zwei unabhängig voneinander programmierbare Schaltkanäle für dieTemperaturabsenkung, neun programmierbare Speicherplätze und eine Ventil- und Pumpenschutzfunktion.
Die Pumpennachlaufzeit kann eingestellt werden. Die farbgleiche Kennzeichnung derKlemmen der Regler-Module erleichtert die Zuordnung zu den Kabel-Adern und sorgt zusammen mitden Hutschienen-Schnappverbindern auf der Gehäuserückseite für eine einfache Montage.
Basis-Modul RM D2
– Abgleich Ist-/Soll-Temperatur
– Volumenstromregelung Heiz-/Kühlwasser über angeschlossene thermische Stellantriebe
– Anschluss von sechs Regelkreisen
– beliebig erweiterbar
– Anbindung an Raumfühler über Drahtleitung
– Versorgungsspannung AC 230 V, DC 5 V (über Basis-Modul BM)
– Nennleistung Regler-Modul RM D6: 0,3 W
– Gehäuse Regler-Modul RM D2: 162 x 92 x 45 mm (B x H x T)
– Schutzart: IP 20 (EN 60529)
– Gewicht Regler-Modul RM D2: 260 g
Folgende Artikel passen zusammen:

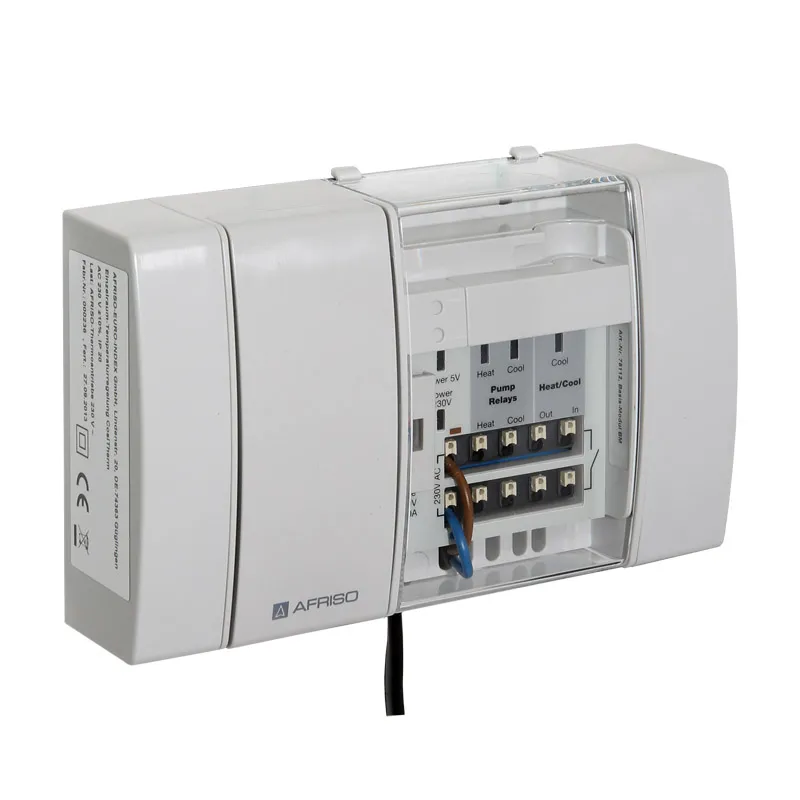

– Basis-Modul BM 78112
– Regler-Modul Draht RM D2 für 2 Regelkreise 78114
– Regler-Modul Draht RM D6 für 6 Regelkreise 78115
– Raumfühler Draht R D 78110
Optional
– Uhr-Modul UM für Basis-Modul 78113
– Funk-Modul FMA mit externer Antenne, für Uhr-Modul UM 78122
Hinweis:
Um dieses Produkt in die Hausinstallation integrieren zu können, muss ein Eingriff in das 230Volt-Netz erfolgen. Arbeiten am 230Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
