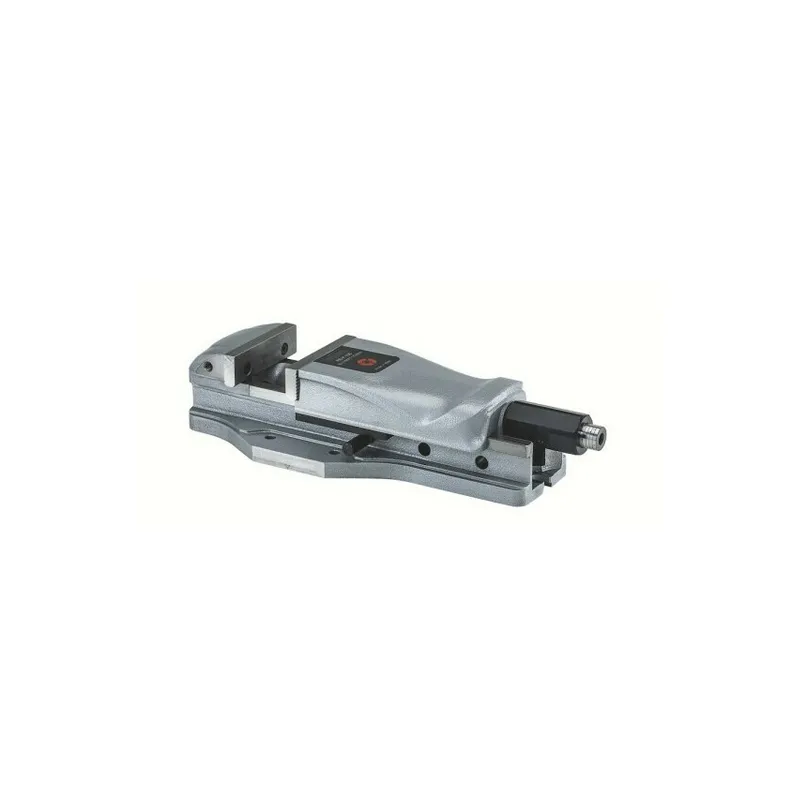

Maschinen-Schraubstock RB-K 200

Beschreibung

• Backenanschlussmaße Befestigungsbohrung 1: M10
• Backenanschlussmaße Breite (mm): 140
• Backenanschlussmaße Gewindetiefe (mm): 16
• Backenanschlussmaße: Höhe (mm): 25
• Breite Backen (mm): 200
• Breite Grundkörper (mm): 280
• Dicke Normalbacke (mm): 20
• Drehplattenanschluss Befestigungsbohrung (mm): 21
• Drehplattenanschluss Breite (mm): 180
• Drehplattenanschluss Länge (mm): 160
• Drehplattenanschluss Zentrierbohrung Abstand (mm): 230
• Größe: 5
• Höhe Backen (mm): 66,6
• Höhe Führung Grundkörper (mm): 104,5
• Höhe (mm): 171
• Länge bewegliche Backe (mm): 375
• Länge Grundkörper (mm): 685
• Länge (mm): 1022
• Länge Stirnseite bis Backenanlage (mm): 90
• Spannkraft: 100
• Spannweite (mm): 350
