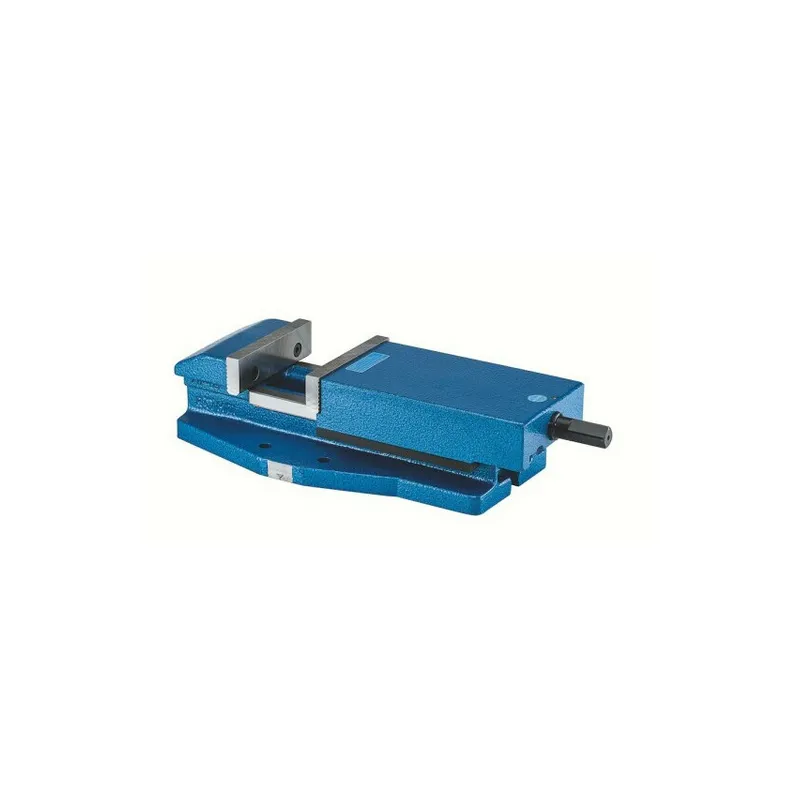

Maschinen-Schraubstock RS 3

Beschreibung

• Ausführung: RS
• Backenanschlussmaße Breite (mm): 80
• Backenanschlussmaße Gewindedurchmesser 1 (mm): M8
• Backenanschlussmaße Gewindetiefe (mm): 13
• Backenanschlussmaße Höhe (mm): 15,6
• Breite Backen (mm): 135
• Breite Grundkörper (mm): 200
• Breite Spannschlitz (mm): 14
• Dicke Normalbacke (mm): 16
• Drehplattenanschluss Befestigungsbohrung (mm): 13
• Drehplattenanschluss Breite (mm): 146
• Drehplattenanschluss Länge (mm): 70
• Drehplattenanschluss Zentrierbohrung Abstand (mm): 155
• Größe: 3
• Höhe Backen (mm): 39,6
• Höhe Führung Grundkörper (mm): 64
• Höhe (mm): 104
• Länge bewegliche Backe (mm): 242
• Länge Grundkörper (mm): 365
• Länge (mm): 510
• Länge Stirnseite bis Backenanlage (mm): 70
• Spannkraft: 35
• Spannweite (mm): 125
